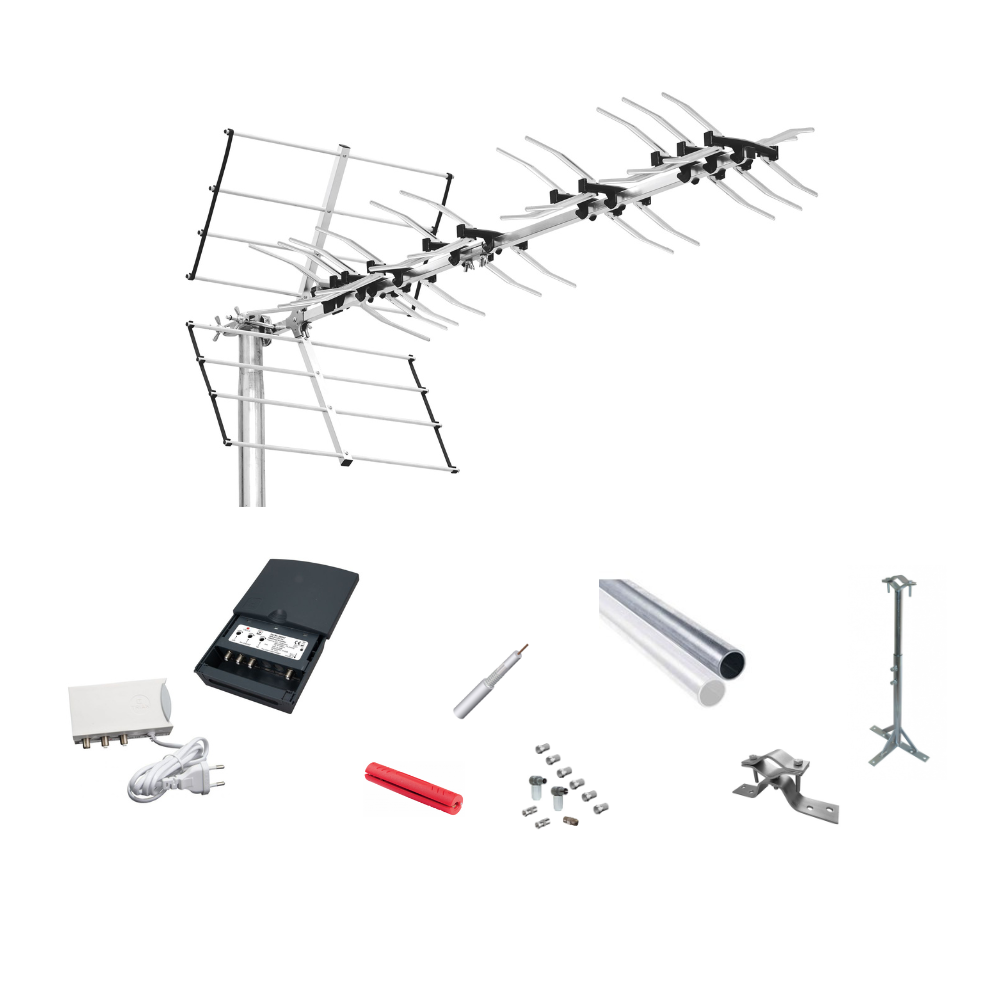

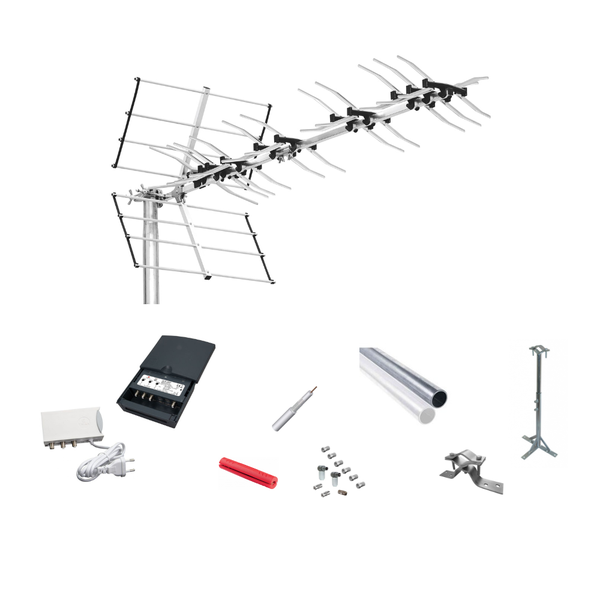

Pakettiin kuuluvat laitteet ja tarvikkeet:

1. Antenni

• Triax Unix 100 UHF-antenni (LTE 700)

Triax UNIX 100 -antenni on todettu markkinoiden tehokkaimmaksi UHF-antenniksi ja antennia on testattu menestyksekkäästi monissa erittäin vaativissa vastaanotto-olosuhteissa. UNIX-sarja on eniten myyty UHF-antennisarja ja siitä on erittäin hyvät kokemukset pohjoismaiden vaikeissa olosuhteissa. UNIX 100 on valikoiman tehokkain antenni ja sopii erittäin vaikeisiin vastaanotto-olosuhteisiin.

Se on suunniteltu vastaanottamaan maanpäällistä digitaalitelevisiolähetystä taajuusalueella 470 – 694 MHz (kanavat 21–48).

Antenni soveltuu paikkoihin, jossa signaalinvoimakkuus on matala / heikko. Antennissa on erinomainen vahvistus ja suunnattavuus. Vaimentaa 470 – 694 MHz:n 4G/LTE-signaalit Triaxin Antenna Low Pass System -järjestelmän avulla. Umpioitu dipolikuori, jossa F-liitin takana optimaalista TV-signaalin vastaanottoa varten. Antenni on valmistettu säänkestävästä materiaalista (alumiini-, magnesium- ja mangaaniseosmetallia).

Antenni soveltuu käytettäväksi, kun etäisyys antennilta TV-lähettimelle on yli 50 kilometriä. Kotiantennin mastokartasta voit katsoa alueesi lähettimien sijainnit.

Asentamiseen ei tarvitse erillisiä työkaluja.

• Kanavat: 21 – 48
• Malli: 45B5G
• Elementit: 35
• Vahvistus: 12,5 - 18 dB
• Vaakasuuntainen keilaleveys: 20° - 40°
• Tuulikuorma: 10,6 kg
• Pituus: 1150 mm
• Paino: 2 kg

2. Antennivahvistin ja virtalähde

Vahvistimella voidaan vahvistaa antennille saapuvaa signaalia. Antennivahvistimena voidaan käyttää mastovahvistinta tai linjavahvistinta. Mastovahvistin on näistä kahdesta vaihtoehdosta tehokkaampi ja sitä käytetään yhdessä verkkolaitteen kanssa huonoissa vastaanotto-olosuhteissa. Mastovahvistin tulee sijoittaa mahdollisimman lähelle antennia ja verkkolaite sisätiloihin. Jännitteen syöttö tapahtuu antennikaapelia pitkin. Mastovahvistin asennetaan antennimastoputkeen antennin lähelle vahvistamaan TV-signaalia. Vahvistinpaketti sisältää verkkolaitteen, joka syöttää sähköä vahvistimelle antennikaapelia pitkin. Mastovahvistimessa on 1 UHF-lähtö, vahvistuksen säätöpotikka ja LTE700 -suodatus. Verkkolaitteessa on kaksi lähtöä ja se asennetaan sisätiloihin. Tuotepaketin vaihtoehdot vahvistimen ja verkkolaitteen valitsemiseen:

• Fagor AML 910 K vahvistinpaketti

• Triax MFA 657 mastovahvistin + Fagor FA 242 verkkolaite

3. Antennikaapeli

Antennikaapeli kuljettaa signaalin antennilta vastaanottimelle ja F-liittimillä voidaan yhdistää antennijärjestelmän jokainen osa toisiinsa.

• Fagor CCF 020 ECA antennikaapeli

4. Liittimet

Kaikki asennukseen tarvittavat liittimet.

• Kotiantennin liitinpaketti

5. Jaottimet

Usein kodin antenniverkossa on useampia vastaanottimia ja näin ollen katselupisteitäkin löytyy eri huoneista. Tällöin signaali jaetaan eri vastaanotinpaikkoihin jaottimella. Antennirasian tehtävä on jakaa tuleva signaali TV:lle ja radiolle. Signaali voidaan kuitenkin tuoda kaapelilla suoraan virtalähteeltä tai antennilta televisiolle.

6. Antennirasiat

Antennirasian tehtävä on jakaa tuleva signaali TV:lle ja radiolle. Triax FS01 ja Fagor BRF 01 S ovat päättyviä malleja, joita käytetään tähtiverkoissa. Tähtiverkossa signaali haaroitetaan tähtipisteessä, josta kulkee jokaiselle antennirasialle kaapeli.Signaali voidaan kuitenkin tuoda kaapelilla suoraan virtalähteeltä tai antennilta televisiolle. Kun haluat ketjuttaa pistorasioita on syytä valita ketjutettava malli. Ketjutettaessa rasioita on erityisen tärkeää selvittää millaiset signaalitasot saadaan eri asennuspisteisiin. Ketjutettavia rasioita ovat Fagor BRF 05N ja Fagor BIF 09N.

7. Koaksiaalikaapelin kuorintatyökalu

Kuori antennikaapeli helposti ja turvallisesti.

• Koaksikaapelin kuorintatyökalu

8. TV-liitosjohto

Antennijohto kytketään antennirasiasta vastaanottimeen. Valittavana 1, 2, 3, 5, 10, 15 m kaapelilla.

• Kotiantennin TV-liitosjohto PRO

9. Mastopaketti

Kahden metrin antennimasto voidaan kiinnittää tukevasti tuplakiinnityksellä teleskooppi- ja lapekiinnikkeen avulla. Kahden metrin mastoon mahtuu hyvin kookaskin TV-antenni tai kahden 4G/5G-antennin asennus. Mastossa on tukeva rakenne 38mm:n halkaisijalla.

Neljän metrin antennimasto mahdollistaa antennin asentamisen korkealle ja maston jatkettavuuden vuoksi se on myös helposti kuljetettavissa. Vaikuttavimpia keinoja hyvän signaalin vastaanottoon on asentaa antenni mahdollisimman korkealle asennuspaikalla. Neljän metrin mastoon mahtuu hyvin niin TV-antenni kuin 4G/5G-antennit. Mastossa on tukeva rakenne 38mm:n halkaisijalla.

Mastoputkella mahdollistetaan korkea sijainti antennille. Teleskooppikiinnike asetetaan seinälle maston alaosaan ja lapekiinnike maston yläkiinnikkeeksi.

• Kotiantennin mastopaketti (2 m tai 2 x 2 m antennimasto, teleskooppikiinnike 35 - 60 cm / 50 - 95 cm, lapekiinnike)
